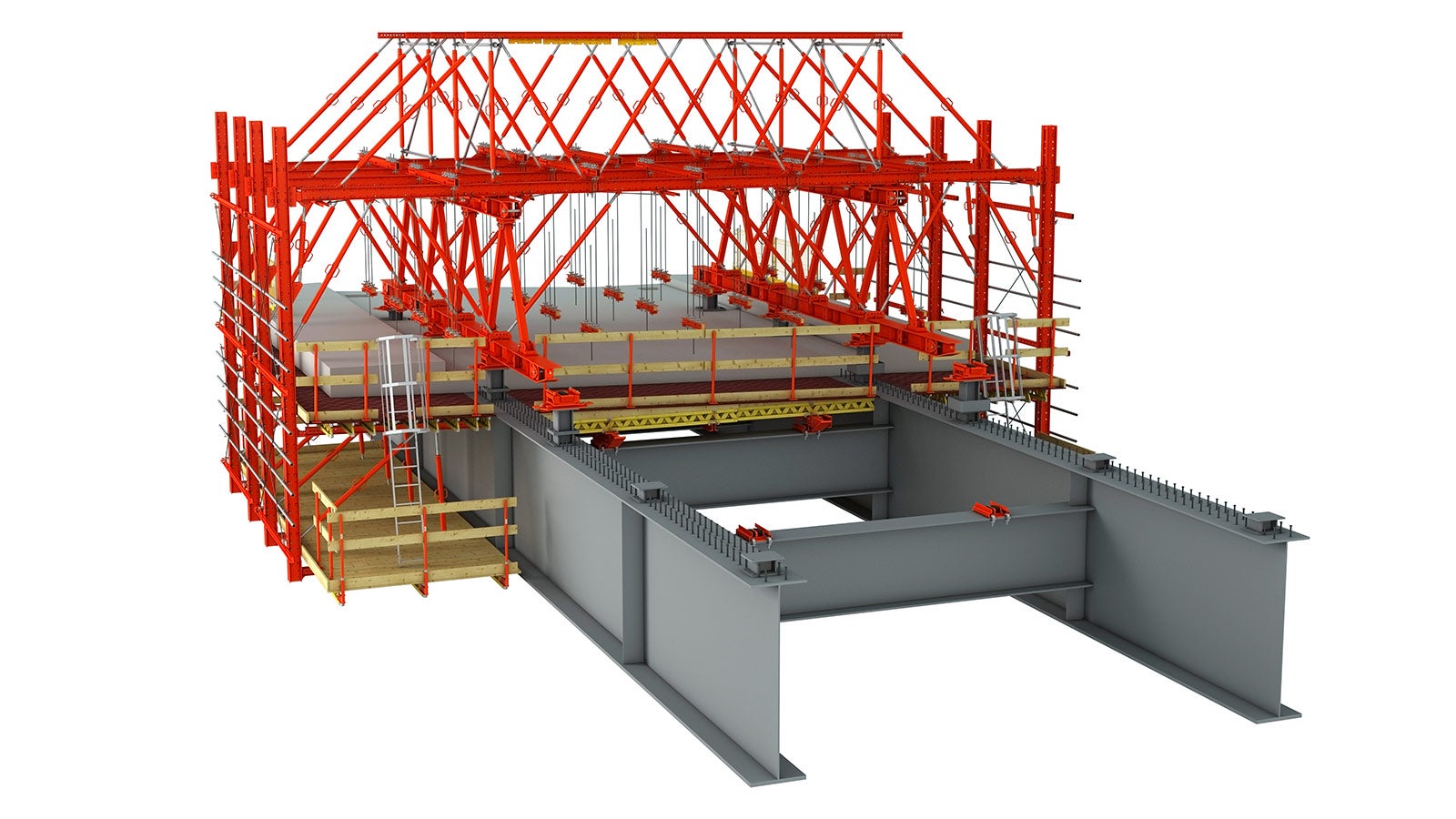

VARIOKIT Composite bridge system: The formwork carriage, which consists of rentable standard material, is optimally adapted to the geometrical and static boundary conditions and therefore provides a very cost-effective solution.

Sistema para Tabuleiros Mistos VARIOKIT

Soluções fixas ou móveis para tabuleiros mistos para pontes - com o sistema modular VARIOKIT ambas são possíveis

Neste processo, o cimbre é deslocado para uma nova posição de betonagem juntamente com a cofragem. Ao contrário do método de lançamento VIL, o elemento betonado permanece na sua posição. Dependendo da forma da estrutura, é utilizado um suporte móvel superior ou inferior.

As vantagens do sistema superior são a elevada capacidade nas curvas e a livre seleção da secção transversal da ponte. Além disso, o gabarito de carga ferroviária sob a nova estrutura não é afetado normalmente.

A variante com o suporte móvel inferior é vantajosa devido às implicações de custos mais baixos. Além disso, os elementos de reforço pré-montados podem ser trazidos com a grua (vantagem de tempo) e não são necessárias suspensões através da estrutura.



Tecnologia de cofragem

Regra geral, as estruturas de pontes construídas com recurso a cimbres móveis são concebidas com secções transversais em viga caixão. Em casos excepcionais, são mesmo utilizadas secções transversais de vigas em T.

No caso de cimbres móveis, a cofragem é construída a partir de componentes padrão da cofragem para paredes de vigas. As vigas de aço com ligações e juntas especiais são utilizadas principalmente para o apoio móvel.

Durante o planeamento, é necessário garantir que os sistemas de cofragem e de andaimes estão bem coordenados, uma vez que existe uma interação estreita entre ambos os sistemas.

VARIOKIT Sistema para Tabuleiros Mistos em ação

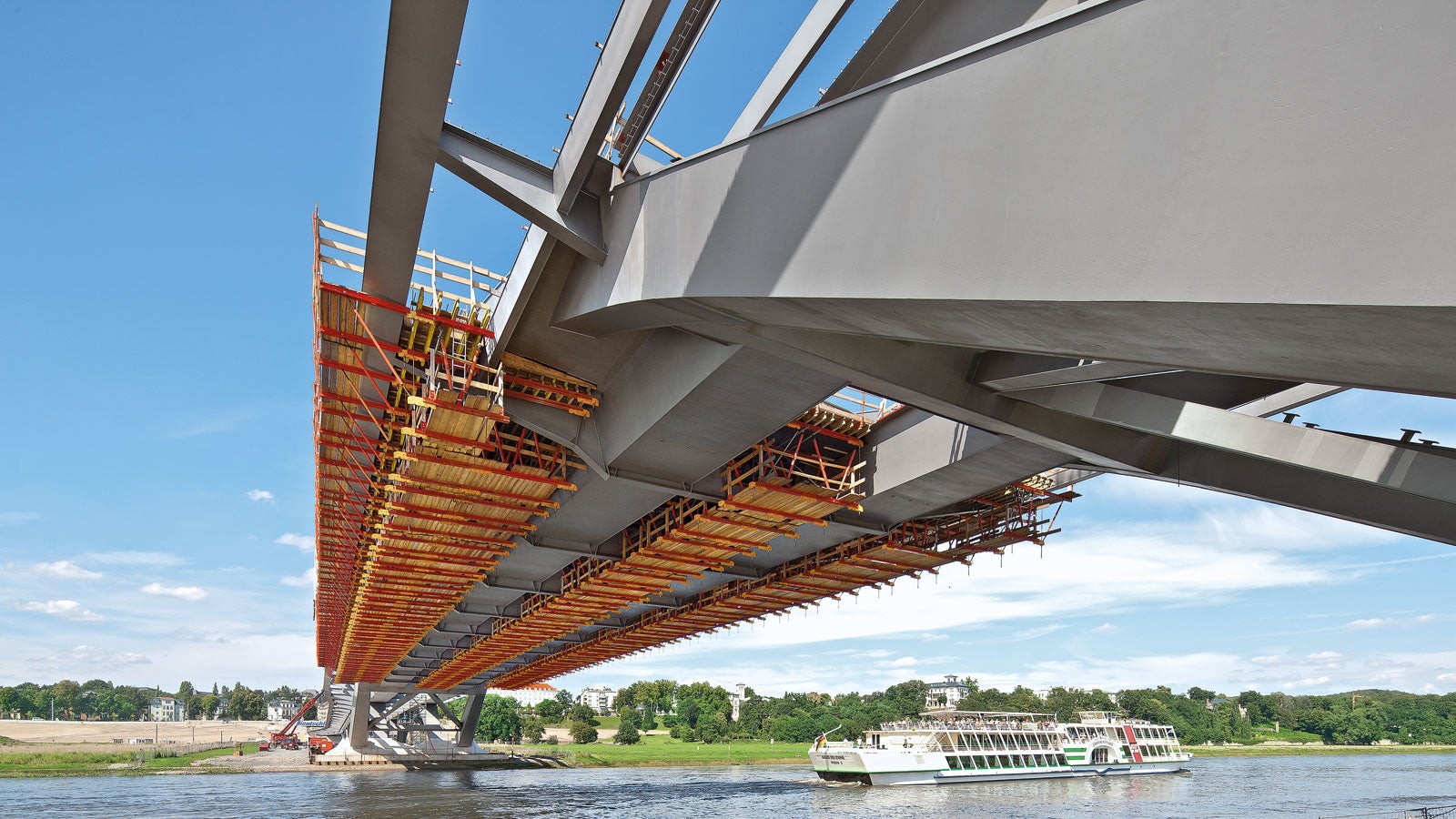

  • VARIOKIT Composite bridge system: GT 24 wooden lattice girders transferred the loads into the formwork units and allowed large spans with minimal deflection.

    O sistema é constituído por material padrão alugável, está otimamente adaptado às condições geométricas e estáticas e oferece assim uma solução muito económica.

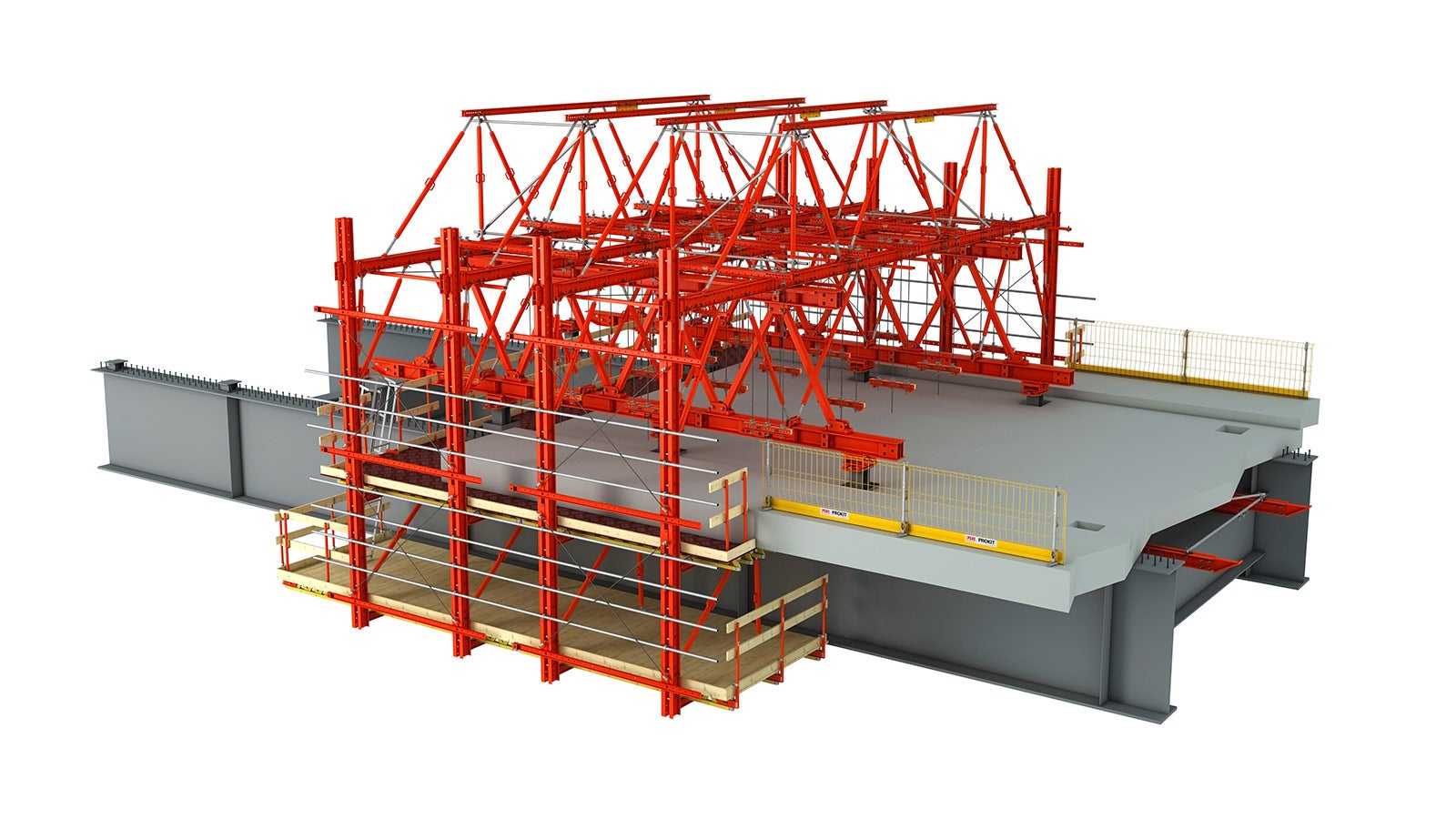

  • PERI VARIOKIT Composite bridge system with formwork carriage and cantilever bracket

    A base do carro de cofragem é constituída por uma viga longitudinal, que é composta pelas vigas principais do sistema HD 200, pelo que o comprimento pode ser ajustado modularmente.

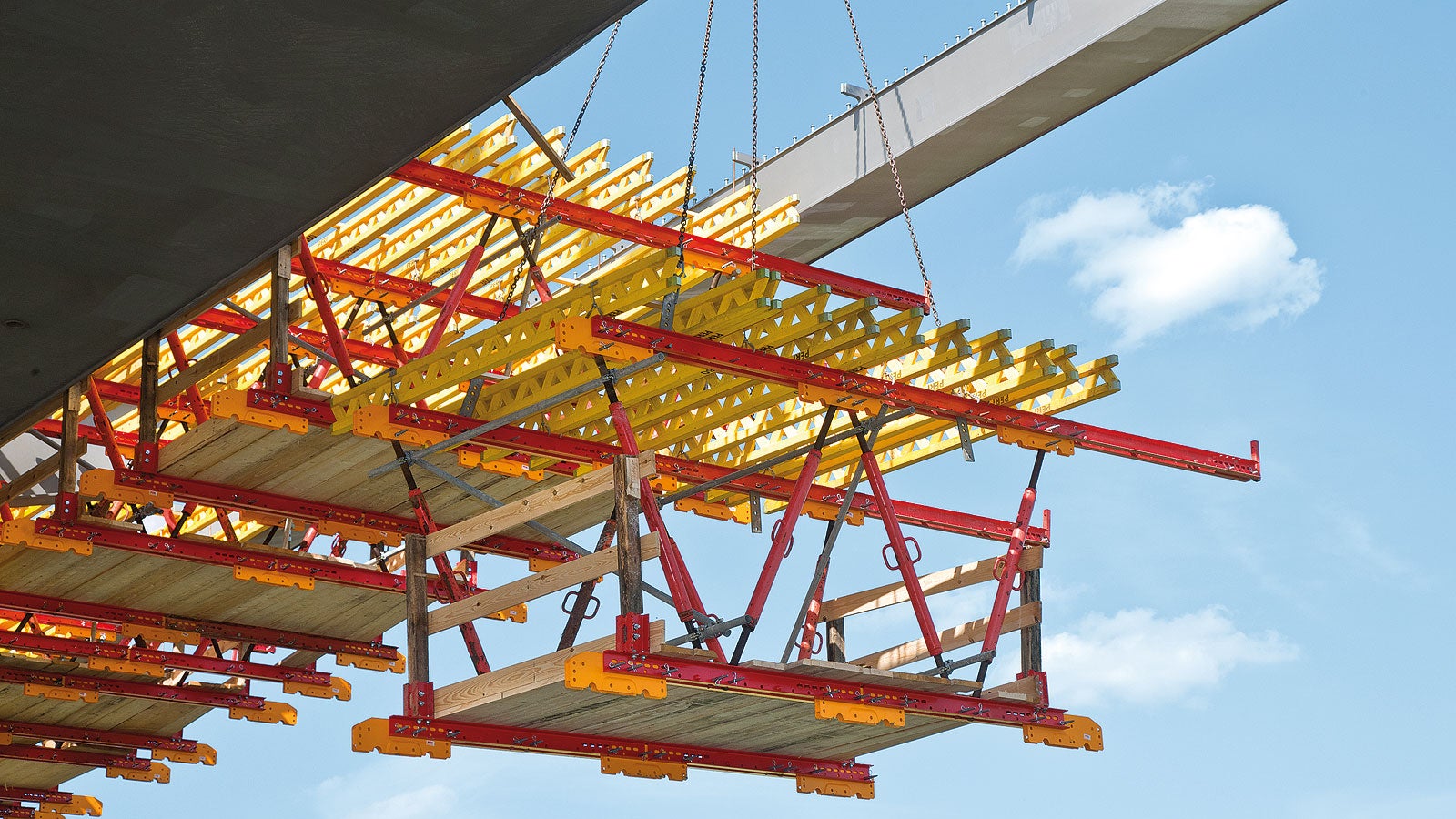

  • VARIOKIT Composite bridge system: The project-specific solution with lightweight raised formwork units ensured fast and simple moving to the next concreting section with the crane.

    A solução de módulos de cofragem leves para o projeto específico garantiu uma deslocação rápida e simples para a secção de betonagem seguinte com a grua.
